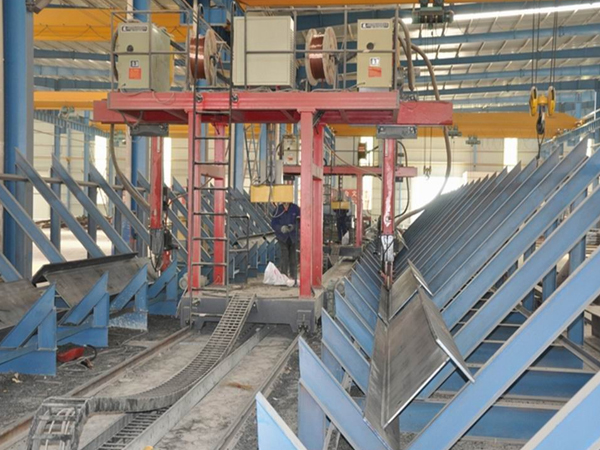

MZGT-1600 雙臂臺車式埋弧焊接機
本機型兩邊采用交流變頻電機—變頻器控制驅動,可實現大范圍的調速,突破空行程高速和工作時低速度的矛盾。 橫梁上配備左右各有一組縱向移動裝置,帶動焊接機頭;用機械齒輪、齒條傳動來調節機頭位置的上下左右位置;由雙簧機構及導輪組成導弧裝置,焊接位置精確,故焊縫質量較高。左右微調在導弧架上用手動來調節,利用彈簧回復性實現導弧裝置的小范圍內自動跟蹤。 所有控制電纜、焊接電纜、氣管通過滑車隨機傳送,以保證行程的有效性。焊藥回收系統獨立工作最大能容納約50Kg焊劑;焊絲盤安裝配有200Kg的焊絲盤架,用戶可自配200Kg以下的焊絲盤。
項目名稱 |
規格參數 |
|
適用H型鋼尺寸
|
寬度 |
200-1000mm |
高度 |
200-2500mm |
|
長度 |
2000-15000mm |
|
軌距 |
1600mm |
|
軌長 |
18000mm(根據客戶要求) |
|
焊接速度 |
300-600mm/min |
|
空走速度 |
3000mm/min |
|
焊接位置 |
船形焊 |
|
適用焊絲尺寸 |
3.2-5mm |
|
適用焊絲盤規格 |
25-350kg |
|
焊藥回收機 |
LT-100(3kw) |
|
驅動形式 |
雙邊驅動(變頻電機) |
|
行走控制方式 |
交流變頻無級調速 |
|
電源 |
AC 380V 50HZ 3相 |
|
主機功率 |
10.5kw |
